Ενδοσκόπηση με κάμψεις
  • Ενδοσκόπηση με κάμψεις
  • Ενδοσκόπηση με κάμψεις
  • Ενδοσκόπηση με κάμψεις
  • Ενδοσκόπηση με κάμψεις
Ενδοσκόπηση με κάμψεις

Ενδοσκόπηση με κάμψεις

Λεπτομέρειες προϊόντων
Χρώμα:
ποικίλλει
βάρος:
ποικίλλει
Υλικό:
Πλαστικό και μέταλλο
Μήκος:
ποικίλλει
Τύπος:
Ιατρικά μέρη
Ονομα:
Ευέλικτα τμήματα πεδίου εφαρμογής
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min
1 κομμάτι
Τιμή
negotiable
Συσκευασία λεπτομέρειες
τυποποιημένη συσκευασία
Χρόνος παράδοσης
5-7 ημέρες
Όροι πληρωμής
Τ/Τ κλπ.
Περιγραφή του προϊόντος

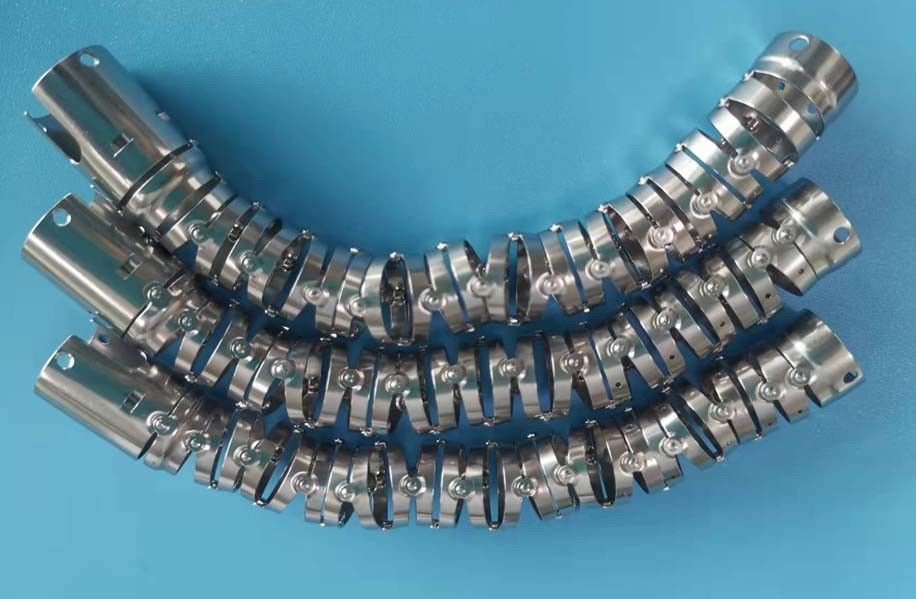

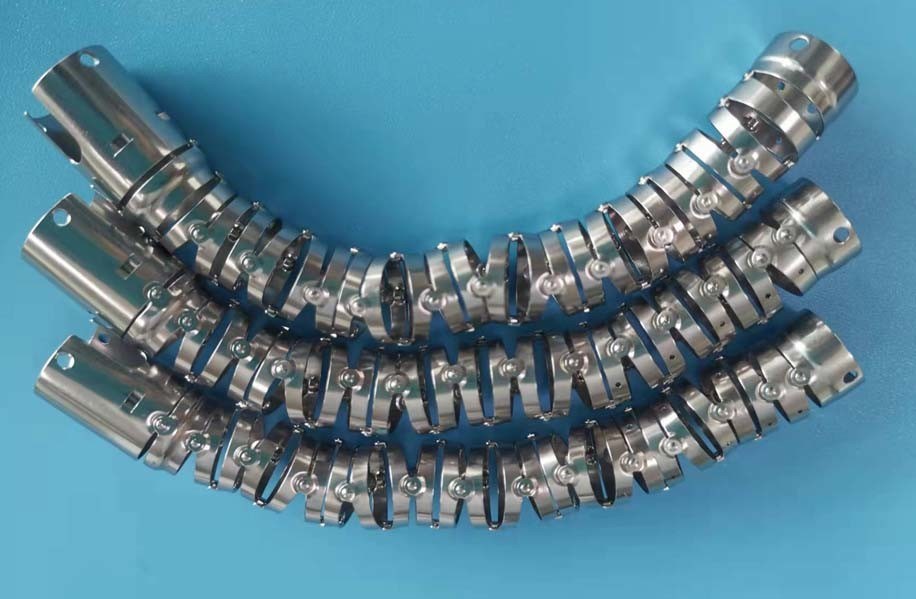

Τμήματα κάμψης ενδοσκοπίου

Το τμήμα κάμψης αποτελείται από μια σειρά μεταλλικών δακτυλίων ακανόνιστου σχήματος, καθένας από τους οποίους συνδέεται με τον δακτύλιο στα πλάγια του μέσω μιας άρθρωσης ελεύθερης κίνησης. Αυτές οι αρθρώσεις κατασκευάζονται χρησιμοποιώντας μια σειρά από πείρους περιστροφής, καθένας από τους οποίους είναι μετατοπισμένος από τους γειτονικούς του κατά 90 μοίρες.



Ένα σετ πείρων επιτρέπει στο τμήμα κάμψης να καμπυλώνει προς τα πάνω και προς τα κάτω. Ένα δεύτερο σετ επιτρέπει στο τμήμα κάμψης να καμπυλώνει προς τα δεξιά και προς τα αριστερά. Μαζί, επιτρέπουν στο τμήμα κάμψης να καμπυλώνει προς οποιαδήποτε κατεύθυνση. Η κατεύθυνση της κάμψης ελέγχεται από τέσσερα σύρματα γωνίωσης που διατρέχουν όλο το μήκος του σωλήνα εισαγωγής. Αυτά τα τέσσερα σύρματα είναι σταθερά συνδεδεμένα στην άκρη του τμήματος κάμψης στις θέσεις 3 η ώρα, 6 η ώρα, 9 η ώρα και 12 η ώρα. Τραβώντας το σύρμα που είναι συνδεδεμένο στη θέση 12 η ώρα, το τμήμα κάμψης καμπυλώνει προς τα πάνω και επιτυγχάνει αυτό που οι ενδοσκόποι αναφέρουν ως «απόκλιση άκρης προς τα πάνω». Τραβώντας το σύρμα που είναι συνδεδεμένο στη θέση 3 η ώρα, προκαλείται απόκλιση της άκρης προς τα δεξιά. Τραβώντας τα άλλα δύο σύρματα προκαλείται απόκλιση προς τα κάτω και προς τα αριστερά. Ο ενδοσκόπος μπορεί να τραβήξει καθένα από αυτά τα σύρματα με τη σειρά, περιστρέφοντας είτε τους διακόπτες γωνίωσης πάνω-κάτω είτε δεξιά-αριστερά. Η ταυτόχρονη περιστροφή των διακοπτών πάνω-κάτω και δεξιά-αριστερά παράγει μια συνδυασμένη κίνηση της άκρης (π.χ., προς τα πάνω και προς τα δεξιά) και επιτρέπει στον ενδοσκόπο να σαρώνει την άκρη του ενδοσκοπίου προς οποιαδήποτε κατεύθυνση.

Λίστα τμημάτων κάμψης ενδοσκοπίου τεσσάρων πλευρών

Μερική προδιαγραφή για αναφορά.

Αρ. Εξωτερική διάμετρος πάχος εσωτερική οπή μήκος Αρ. Εξωτερική διάμετρος πάχος εσωτερική οπή μήκος
1 ￠8.5 0.3 ￠5.0 68 29 ￠8.8 0.3 ￠5.5 72
2 ￠8.5 0.3 ￠5.0 68 30 ￠9.3 0.3 ￠5.6 75
3 ￠9.0 0.3 ￠5.4 72 31 ￠10.2 0.3 ￠5.9 99
4 ￠9.3 0.3 ￠5.3 99 32 ￠9.7 0.3 ￠5.9 99
5 ￠9.7 0.3 ￠5.9 99 33 ￠10.9 0.35 ￠6.5 107
6 ￠9.7 0.3 ￠5.9 99 34 ￠9.1 0.3 ￠5.6 75
7 ￠9.7 0.3 ￠5.9 98 35 ￠8.8 0.3 ￠5.1 74
8 ￠10.9 0.35 ￠6.7 111 36 ￠5.5 0.15 ￠3.8 38
9 ￠11.6 0.35 ￠7.4 113 37 ￠4.6 0.15 ￠3.1 43
10 ￠11.6 0.35 ￠7.4 113 38 ￠11.6 0.3 ￠7.4 108
11 ￠11.6 0.4 ￠7.4 112 39 ￠8.5 0.3 ￠5.0 68
12 ￠12.1 0.35 ￠7.7 112 40 ￠9.5 0.3 ￠5.9 71
13 ￠11.0 0.3 ￠6.4 54 41 ￠11.8 0.3 ￠8 89
14 ￠8.8 0.3 ￠5.1 72 42 ￠11.6 0.3 ￠7.6 89
15 ￠8.8 0.3 ￠4.6 73 43 ￠11.0 0.3 ￠7.0 54
16 ￠11.0 0.3 ￠6.4 54 44 ￠3.7 0.12 ￠2.6 33
17 ￠11.6 0.35 ￠7.4 113 45 ￠4.6 0.15 ￠3.1 50.4
18 ￠8.5 0.3 ￠4.8 68 46 ￠11.6 0.4 ￠7.3 109
19 ￠8.7 0.3 ￠8.2 68 47 ￠10.25 0.3 ￠5.6 98
20 ￠9.7 0.3 ￠5.9 98 48 ￠11.8 0.4 / 46.5
21 ￠10.1 0.3 ￠6.2 84 49 ￠9.5 0.3 ￠6.0 77
22 ￠10.9 0.35 ￠6.7 111 50 ￠8.9 0.3 5.1 66.2
23 ￠10.9 0.35 ￠6.7 111 51 ￠9.1 0.3 5.5 96.7
24 ￠11.0 0.3 ￠6.4 54 52 ￠9.5 0.3 / 58.2
25 ￠8.5 0.3 ￠5.0 73 53 ￠9.5 0.3 ￠6.0 74.5
26 ￠11.6 0.4 ￠7.3 109 54 ￠3.15 0.1 ￠2.1 65
27 ￠11.6 0.3 ￠7.3 109 55 ￠12 0.4 ￠7.6 112
28 ￠9.7 0.3 ￠5.9 92 56 ￠11.0 0.3 ￠6.4 55.1



Λίστα τμημάτων κάμψης ενδοσκοπίου 1

Μερική προδιαγραφή για αναφορά.



Αρ. Εξωτερική διάμετρος Πάχος Εσωτερική οπή Μήκος
2 ￠2.4 0.1 ￠1.2 24.4
3 ￠6.3 0.2 ￠3.6 49
4 ￠4.65 0.15 ￠3.2 40
5 ￠5.0 0.15 ￠3.5 40
6 ￠5.1 0.15 ￠3.6 40
7 ￠2.8 0.1 ￠1.6 24
8 ￠2.6 0.1 ￠1.4 24
9 ￠5.0 0.15 ￠2.9 50
10 ￠6.8 0.2 ￠4.0 57
11 ￠6.8 0.2 ￠4.0 43
12 ￠4.5 0.15 ￠3.0 42
13 ￠4.2 0.12 ￠2.7 37
14 ￠5.2 0.15 ￠3.7 41
15 ￠3.0 0.1 ￠1.8 29.3
16 ￠4.3 0.12 ￠2.8 49.6
17 ￠3.6 0.12 ￠2.2 32
18 ￠5.4 0.15 ￠3.9 47.9
19 ￠5.3 0.15 ￠3.8 43
20 ￠2.5 0.1 ￠1.3 24



Τμήματα κάμψης ενδοσκοπίου 2

Μερική προδιαγραφή για αναφορά.

Αρ. Μοντέλο Εξωτερική διάμετρος πάχος εσωτερική οπή μήκος υλικό Αρ. Μοντέλο Εξωτερική διάμετρος πάχος εσωτερική οπή μήκος υλικό
1 GIF-XQ240 ￠8.5 0.3 ￠5.0 68 S304 49 GIF-H180J ￠9.5 0.3 ￠6.0 77 S304
2 GIF-Q180 ￠8.5 0.3 ￠5.0 68 S304 50 GIF-H185/190 ￠8.9 0.3 5.1 66.2 S304
3 GIF-Q145 ￠9.0 0.3 ￠5.4 72 S304 51 PCF-PH190L ￠9.1 0.3 5.5 96.7 S304
4 PCF-P240AL ￠9.3 0.3 ￠5.3 99 S304 52 PCF-PH190L ￠9.5 0.3 / 58.2 S304
5 PCF-160AL ￠9.7 0.3 ￠5.9 99 S304 53 PCF-H190L ￠10.25 0.3 ￠5.6 98 S304
6 PCF-Q180AL ￠9.7 0.33 ￠5.9 99 S304 54 11278 2.55*2.15 0.1 ￠1.3 68 S304
7 PCF-Q260AL ￠9.7 0.3 ￠5.9 98 S304 55 GIF-N180 ￠4.8 0.15 ￠3.3 73 S304
8 CF-240L ￠10.9 0.35 ￠6.7 111 S304 56 BF-Q180 ￠4.8 0.15 ￠3.3 48.5 S304
9 CF-Q160AL ￠11.6 0.35 ￠7.4 113 S304 57 URF-P5 ￠2.5 0.1 ￠1.85 65 S304
10 CF-Q180AL ￠11.6 0.4 ￠7.4 113 S304 58 URF-V ￠3.15 0.1 ￠2.1 65 S304
11 CF-H180AL ￠11.6 0.4 ￠7.4 112 S304 59 CYF-5 ￠4.8 0.15 ￠3.6 60 S304
12 CF-H260DL ￠12.1 0.35 ￠7.7 112 S304 60 CF-HQ190 ￠11.8 0.4 / 46.5 S304
13 TJF-260 ￠11.0 0.3 ￠6.4 54 S304 61 GIF-1TQ160 ￠10.0 0.3 ￠6.4 85.5 S304
14 GIF-H260 ￠8.8 0.3 ￠5.1 72 S304 62 GIF-2TH180 ￠11.3 0.3 ￠7.4 85.4 S304
15 GIF-Q160 ￠8.8 0.3 ￠4.6 73 S304 63 CYF-V2 ￠5.0 0.15 ￠3.6 59.5 S304
16 TJF-160 ￠11.0 0.3 ￠6.4 54 S304 64 LTF-240 ￠6.5 0.3 ￠4.3 53.3 S304
17 CF-Q160I ￠11.6 0.4 ￠7.4 113 S304 65 GIF-XP180N ￠5.2 0.15 ￠3.1 72.7 S304
18 GIF-160 ￠8.5 0.3 ￠4.8 68 S304 66   ￠2.8 0.1 ￠1.9 18.8 S304
19 GIF-Q260 ￠8.7 0.3 ￠8.2 68 S304 67 LF-DP ￠2.8 0.1 ￠1.9 23.8 S304
20 PCF-140L ￠9.7 0.3 ￠5.9 98 S304 68 ENF-GP/P4 ￠3.3 0.12 ￠2.2 25.3 S304
21 GIF-1T240 ￠10.1 0.3 ￠6.2 84 S304 69 GIF-HQ290 ￠9.5 0.3 ￠6 76.3 S304
22 CF-240DL ￠10.9 0.35 ￠6.7 111 S304 70 GIF-H290 ￠8.6 0.25 ￠4.9 63.8 S304
23 CF-Q260DL ￠10.9 0.35 ￠6.7 111 S304 71 CF-HQ290 ￠11.6 0.4 ￠7.3 107.6 S304
24 TJF-240 ￠11.0 0.3 ￠6.4 54 S304 72 7326071 ￠3.0 0.1 ￠2.1 67.7 S304
25 GIF-V70 ￠8.5 0.3 ￠5.0 73 S304 73 7325071 ￠2.6 0.1 ￠1.75 68 S304
26 CF-HQ190 ￠11.6 0.4 ￠7.3 109 S304 74 CYF-VH ￠5.1 0.15 ￠3.7 53.5 S304
27 CF-V70I ￠11.6 0.4 ￠7.3 109 S304 75 PCF-H190DL ￠10.9 0.3 ￠6.4 101.5 S304
28 PCF-Q260JI ￠9.7 0.3 ￠5.9 92 S304 76 PCF-H190DL ￠11.0 0.3 / 55.2 S304
29 GIF-140 ￠8.8 0.3 ￠5.5 72 S304 77 11101RP2 ￠3.2 0.12 ￠2.1 32 S304
30 GIF-Q140 ￠9.3 0.3 ￠5.6 75 S304 78 11101VN ￠3.2 0.12 ￠2.1 35 S304
31 PCF-H180AL ￠10.2 0.3 ￠5.9 99 S304 79 GIF-HQ190 ￠9.5 0.3 ￠6 74.5 S304
32 PCF-240L ￠9.7 0.3 ￠5.9 99 S304 80 CHF-V ￠4.6 0.15 ￠3.2 42 S304
33 CF-Q260AI ￠10.9 0.35 ￠6.5 107 S304 81 ENF-VT2 ￠4.6 0.15 ￠3.2 37 S304
34 GIF-H180 ￠9.1 0.3 ￠5.6 75 S304 82 ENF-V2 ￠3.0 0.1 ￠2.1 26.6 S304
35 GIF-Q240 ￠8.8 0.3 ￠5.1 74 S304 83 BF-260 ￠4.6 0.15 ￠3.2 42 S304
36 CHF-T20 ￠5.5 0.15 ￠3.8 38 S304 84 BF-P180 ￠4.6 0.15 ￠3.2 46.3 S304
37 CHF-P60 ￠4.6 0.15 ￠3.1 37.8 S304 85 11292ED1 ￠4.6 0.15 ￠3.1 50.4 S304
38 CF-140I ￠11.6 0.3 ￠7.4 108 S304 86 BF-H190 ￠4.8 0.15 ￠3.3 53.5 S304
39 GIF-Q150 ￠8.5 0.3 ￠5.0 68 S304 87 GIF-XP260N ￠5.2 0.15 ￠3.1 72.7 S304
40 GIF-Q260J ￠9.5 0.3 ￠5.9 71 S304 88 GIF-XP190N ￠5.5 0.15 ￠3.0 70.1 S304
41 GIF-XTQ160 ￠11.8 0.3 ￠8 89 S304 89 ENF-XP ￠1.86 0.08 ￠1.0 19.7 S304
42 GIF-2T160 ￠11.6 0.3 ￠7.6 89 S304 90 7223.001 ￠3.2 0.12 ￠2.2 27.3 S304
43 TJF-Q180V ￠11.0 0.3 ￠7.0 54 S304 91 JF-260V ￠11.0 0.3 ￠6.4 54 S304
44 LF-GP ￠3.7 0.12 ￠2.6 33 S304 92 BF-P60 ￠4.6 0.15 ￠3.1 42.8 S304
45 11272CU1 ￠4.6 0.15 ￠3.1 50.4 S304 93 BF-1T180 ￠5.6 0.15 ￠4.0 54.7 S304
46 CF-H190L ￠11.6 0.4 ￠7.3 109 S304 94 TJF-160R ￠11.0 0.3 ￠6.4 54 S304
47 PCF-H190L ￠10.25 0.3 ￠5.6 98 S304 95 BF-UC180F ￠6.1 0.17 ￠4.5 39.4 S304
48 CF-HQ190(短) ￠11.8 0.4 / 46.5 S304 96 GF-UCT180 ￠11.65 0.3 ￠7.9 72.6 S304



Και ούτω καθεξής...

Καλώς ήρθατε να επικοινωνήσετε μαζί μας για περισσότερες πληροφορίες.
